ニュース

2025.01.08

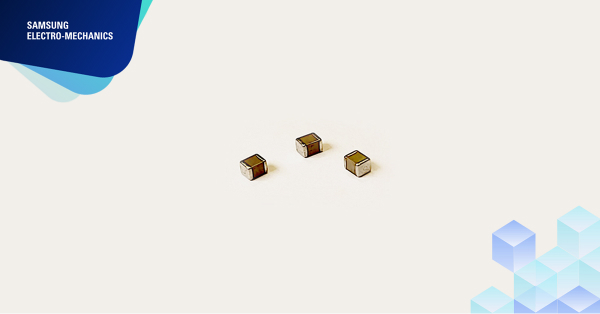

サムスン電機、産業用高電圧C0G MLCC（3225mm、C0G、22nF、1000V）のご紹介

▷ AIサーバーの需要増加により、データセンターの電力消費が急激に増加しています。

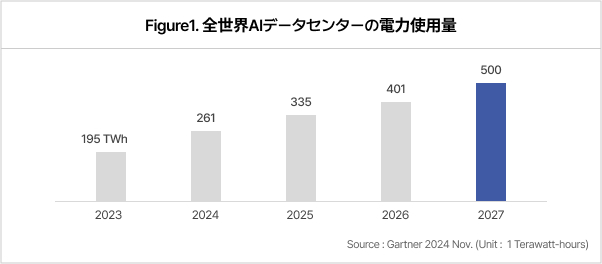

［Figure1］AIサーバーの電源供給装置（PSU、Power Supply Unit）には4kW以上の電力が求められ、電力の変換や供給の過程で発生する発熱はコストの増加に繋がります。そのため冷却システムの改善など,より効率的な電力供給に関する研究が活発に行われています。

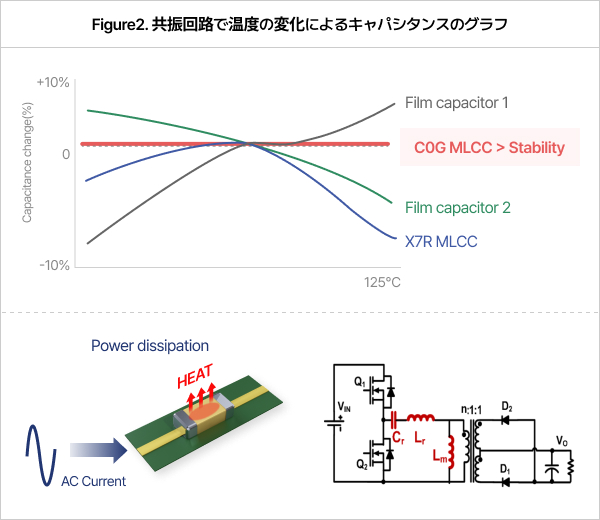

▷ 最近、電力効率を高めるためにLLC共振回路（Resonant circuit）が広く採用されており、ここに高電圧C0G MLCCが使用されています。共振回路に使用されるコンデンサ（高電圧C0G MLCC）は、他のコンデンサに比べて温度変化による容量の変化がほとんどないというメリットがあります。［Figure2］また、共振回路ではスイッチング電圧とキャパシタのESRによる自己発熱が発生します。高圧C0G MLCCの低ESR特性は、発熱を減らし、フィルムコンデンサに比べて小型サイズというメリットもあります。






▷ サーバーの電源供給装置（PSU）の共振回路部には10～80個のMLCCが直列-並列構造で搭載されますが、LLC共振回路の電力効率を向上させるためには温度による容量の変化が少なく、MLCCの使用が重要になります。MOSFETと並列にSnubber circuitを使用すると、負荷の大きさによって電圧の傾きを変化させ、ノイズを改善します。共振TankとしてのMLCCは、温度を含む様々な環境条件で均一な容量を保障することで、DCDC Converterの出力電圧制御の安定性に役立ちます。



▷ サムスン電機は高い電圧環境でも安定的に動作する、高い品質信頼性と安全な電機的性能を備えた3225mm C0G 22nF 1000V 製品を量産しています。あわせて、3216mm サイズなど多様な容量・電圧のラインナップも備えておリます。




Samsung

Size (mm)

Capacitance

Rated Voltage

TCC
CL32C223JIVNNW#

3225

22nF

1000V

C0G





Lineup for high voltage C0G MLCC (Normal-Termination)

Samsung

Size (mm)

Capacitance

Voltage

Status

CL31C103JHHNNW#

3216

10nF

630V

MP

CL32C333JHJNNW#

3225

33nF

CL32C223JHJNNW#

22nF

CL32C103JIJNNW#

10nF

1000V

CL32C223JIVNNW#

22nF





Lineup for high voltage C0G MLCC (Epoxy-Termination)

Samsung

Size (mm)

Capacitance

Voltage

Status

CL31C103JHK64J#

3216

10nF

630V

 MP

CL32C333JHV64J#

3225

33nF

CL32C103JIV64J#

10nF

1000V

CL32C223JIV64J#

22nF
