Inductor

什么是Power Inductor?
应用于电源供给贴装及电路的电感器,用Metal Composite 或是 Ferrite 材料生产。主要用于实现需要特定电压的电压转换的电路,为IC提供稳定电力。相应电感器用于电源电路,电流允许时维持感应系数,具备低方阻特性。

Metal Composite

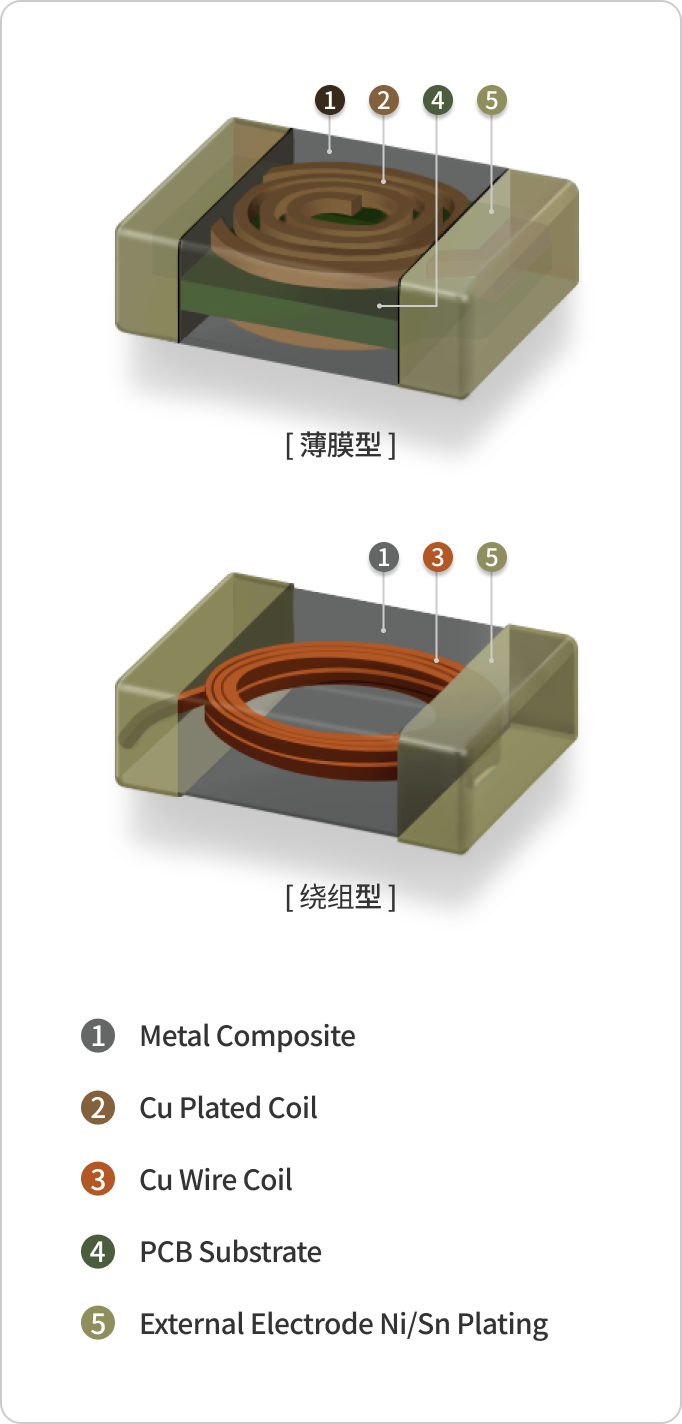

Metal Composite 类型是基于 Metal Powder的一体材料和低方阻的 Cu线圈组成的 产品,根据线圈制作方式,分为薄膜型和绕组型。三星电机不断开发、推出使用 Metal Composite 材料的高效率产品。

应用
智能手机、平板、可穿戴设备、IoT设备、SSD等电源电路

Lineup

  • Thin Film Type: 1.Metal Composite, 2.Cu Plated Coil, 4.PCB Substrate, 5.External Electrode Ni/Sn Plating
  • Winding Type: 1.Metal Composite, 3.Cu Wire Coil, 5.External Electrode Ni/Sn Plating
  • High Current

    减缓Saturation,维持高电流特性

  • Low Rdc

    通过低支流电阻,提升高电流效率

Ferrite Multilayer

Core Loss通过低 Ferrite 材料和导电率低的 Ag 电极,印刷/叠层厚膜,具备Low Rdc和低电流的优秀直流重叠特性。

应用
智能手机、可穿戴设备、IoT设备的电源电路

Lineup

  • Body Material - Ferrite Material for Low Frequency
  • Conductor Material - Ag
  • External Electrode - Ag Termination - Ni + Sn Plating
  • Miniaturization

    简单的产品小型化

  • Highly Reliable and SMD-Workability

    高物理可靠性和优秀的 SMD 操作性

什么是High Frequency Inductor?
High Frequency Inductor由使用 Glass 材料的陶瓷和银(Ag)的内/外部电极构成,外镀镍(Ni)和锡(Sn)。而且具备高频的高Q特点,通过高频段的SRF和低电阻,可用于100MHz以上的高频。这就是 High Frequency Inductor主要用于 RF 系统 Impedance 搭配电路的原因。

Multilayer

通过线圈设计及工艺技术最优化,可实现小型尺寸中的 High Q 特性。同时为能够用于300MHz以上的RF频段,维持固定高频段 L(Inductance)值的特点。三星电机在磁质 Sheet印刷电极,生产叠层磁质 Sheet的 Multilayer 型。相应类型结构为上/下面覆盖磁质 Sheet Cover。

应用
智能手机、可穿戴设备、IoT设备的 RF 电路内高频中去除 Noise、Impedance 搭配电路

Lineup

  • Body Material - Ferrite Material for Low Frequency
  • Marking
  • Conductor Material - Ag
  • External Electrode - Ag Termination - Ni + Sn Plating
  • Improved Q

    线圈最优化,改善通过外部影响最小化的 Q特性

  • Maintenance of L

    维持固定高频段的 Inductance值

什么是Bead?
使用叠层工艺制作的表面贴装型元件,利用 Ferrite 材料特性去除电磁波噪音的被动元件。利用多种材料特性和磁导率,具备能够去除从5MHz到 GHz频段噪音的组成系列。主要用于去除移动设备和数码 A/V 设备的电磁波噪音。虽然由于产品小型化导致很难在高频中实现高阻抗特性,但三星电机开发、应用多种材料的磁导率和技术,生产覆盖宽频段噪音的 Bead。

Signal Line

从低频到高频,能够经过多频段去除 Signal 噪音的 Normal 产品和信号频率较高时,使阻抗急速上升,去除特定领域噪音的 High Speed 产品。能够根据所需频率领域,选择多种产品,去除噪音。

应用
去除移动设备、IT设备的 Signal 噪音,防止高频EMI

Lineup

  • Body Material - Ferrite Material for Low Frequency
  • Conductor Material - Ag
  • External Electrode - Ag Termination - Ni + Sn Plating
  • Miniaturization

    简单的产品小型化

  • Highly Reliable and SMD-Workability

    高物理可靠性和优秀的 SMD 操作性

Power Line

Power Line用 Bead用于去除电源供给电路中去除噪音。电路内插入串联,能够去除从低频到高频的宽频段Noise。尤其具备能够去除小尺寸电源噪音的特点。

应用
去除移动设备及 IT 设备的 Power Line Noise,防止高频 EMI

Lineup

  • Body Material - Ferrite Material for Low Frequency
  • Conductor Material - Ag
  • External Electrode - Ag Termination - Ni + Sn Plating
  • Miniaturization

    简单的产品小型化

  • Highly Reliable and SMD-Workability

    高物理可靠性和优秀的 SMD 操作性
