ADAS SoC 고성능화에 따른 소형 고용량 MLCC 제안
운전자의 안전과 편의성을 돕기 위한 ADAS(Advanced Driver Assistance System)기술은 지속 발전하고 있으며, Camera/ Lidar/ Radar 등의 센서로부터 많은 데이터를 수집하고 분석하기 위해 ADAS용 SoC (System on Chip)의 성능도 같이 향상되고 있습니다.

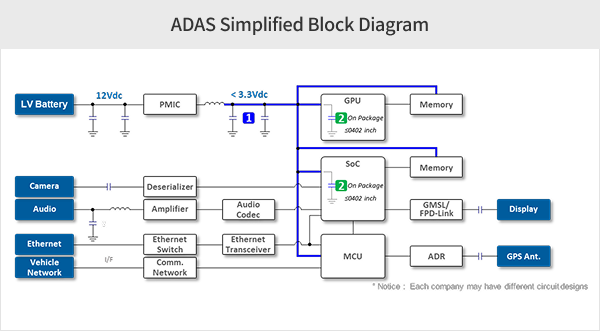

SoC의 고성능화는 소비 전력 증가와 Switching Frequency 상승으로 이어져, SoC에 안정적인 전력 전달을 위해 고용량 및 Low ESL MLCC가 요구됩니다.
ADAS SoC에 적용 가능한 삼성전기 고용량, Low ESL MLCC는 다음과 같습니다.
이번 Technical Article 에서는 첫 번째 Solution인 소형 고용량 MLCC를 소개합니다.
| 1 Low Frequency Decoupling | 2 High Frequency Decoupling |
|---|---|---|
| Needs | High-Capacitance | Low ESL Low Profile (Ultra-thin) |
MLCCs | 0201 inch ~1㎌ 0402 inch ~2.2㎌ 0603/0805 inch ~22㎌ 1206 inch ~47㎌ 1210 inch ~220㎌ *0402 inch 10㎌ *0805 inch 47㎌ *1206 inch 100㎌ *Under Development | 0201 inch 0.1㎌ 0402 inch Reversed Type *0402/0603 inch 3-Terminal
*Under Development |
Samsungs |
첫번째 Solution, 소형 고용량 MLCC

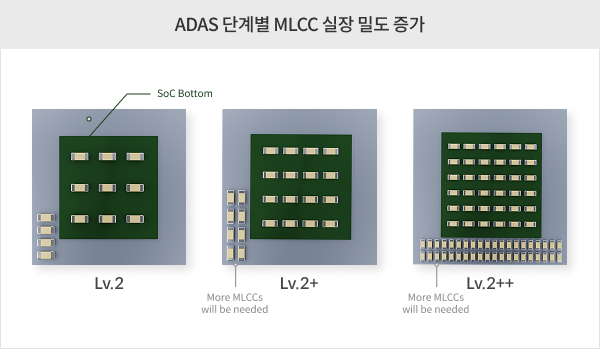

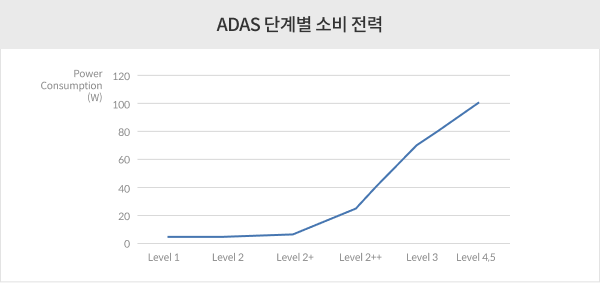

ADAS 기술의 발전에 따라 SoC의 성능은 약 10배, Lv3의 전력 소비는 약 6배 이상 증가될 것으로 예상됩니다. 안정적인 ADAS SoC의 동작을 위해 더 많은 양의 고용량 MLCC, 그리고 제한된 PCB 공간에서의 실장을 위해 작은 사이즈의 MLCC 사양이 요구됩니다.

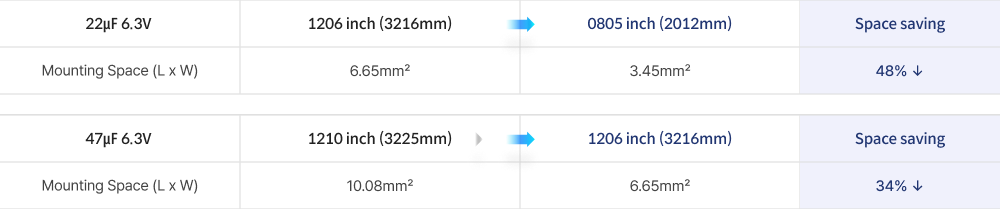

삼성전기는 ADAS SoC의 고성능화 Trend에 맞춰 동일 용량, 정격 전압을 유지하면서 사이즈를 축소하여 Space Saving 요구를 충족하는 전장용 소형 고용량 MLCC를 지속 개발, 공급 중에 있습니다.
Size (inch/mm) | Rated Voltage | TCC | Capacitance | Part Number |
|---|---|---|---|---|
| 0805/2012 | 6.3Vdc | X7T | 22㎌ | |
1206/3216 | 6.3Vdc | X7T | 47㎌ |
더 자세한 내용은 여기를 클릭해서 문의하시면 안내해 드리겠습니다.
본 Application에 적용 가능한 두 번째 Low ESL MLCC Solution도 향후 Technical Article에서 만나보실 수 있습니다.
