Tantalum

친환경적이고 안정성이 뛰어난 Tantalum Capacitor

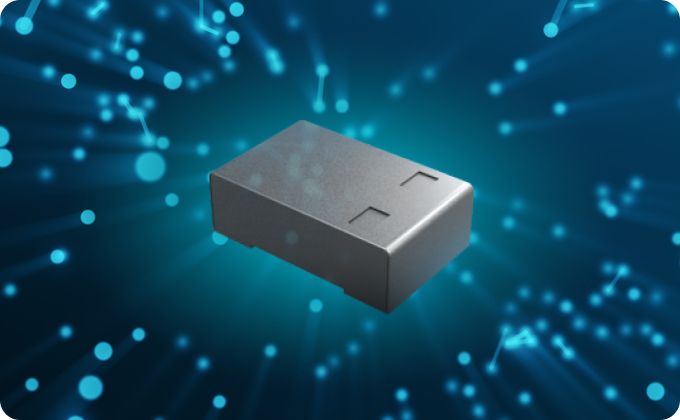

Tantalum Capacitor는 전하를 충/방전하고 노이즈를 제거하는 일반적인 타입의 Capacitor로서 전자기기에 광범위하게 사용되고 있습니다. 특징으로는 RoHS 규제 물질을 사용하지 않아 친환경적이며, 전압과 온도변화에 높은 안정성을 가지고 있습니다. 또한 칩 형태로 설계되어 있어 표면 실장 기기에 적용이 가능합니다.

  • 친환경적

  • 높은 안정성

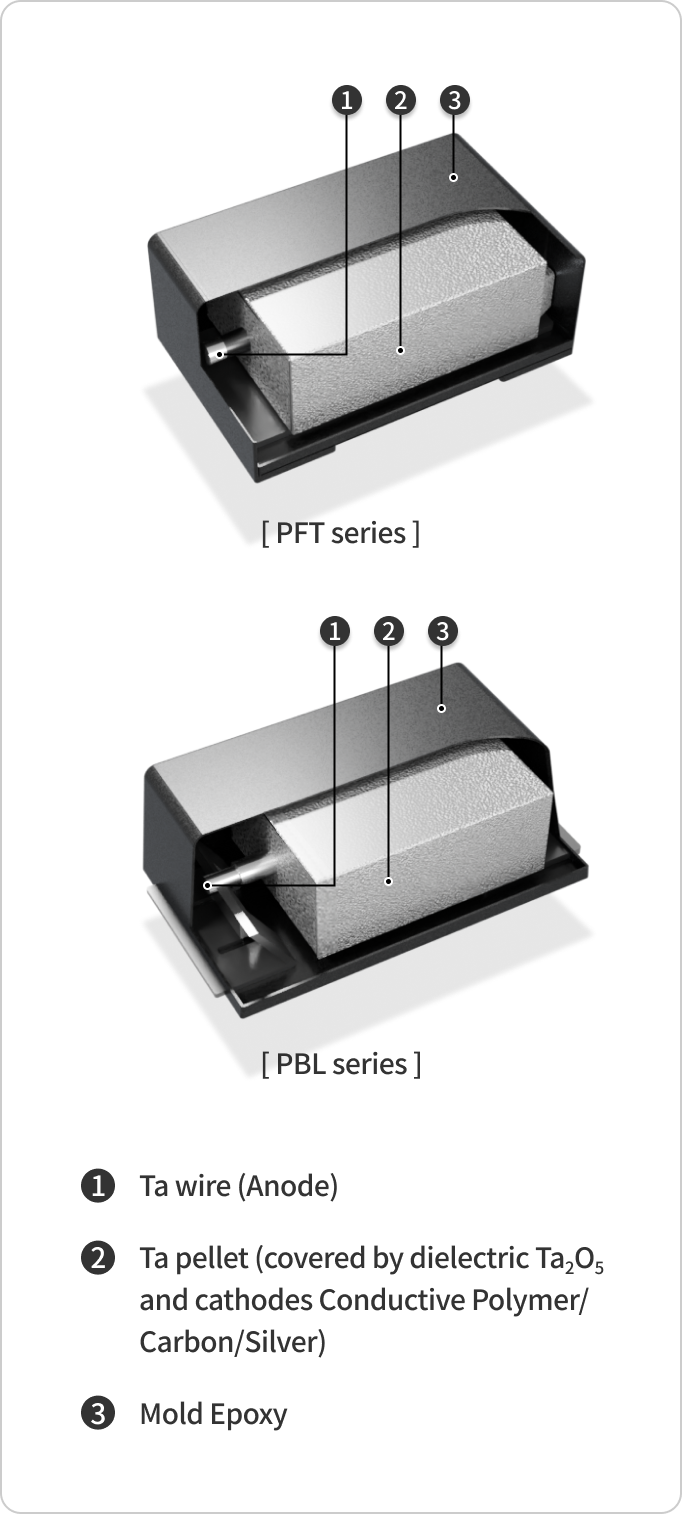

Conductive Polymer Type

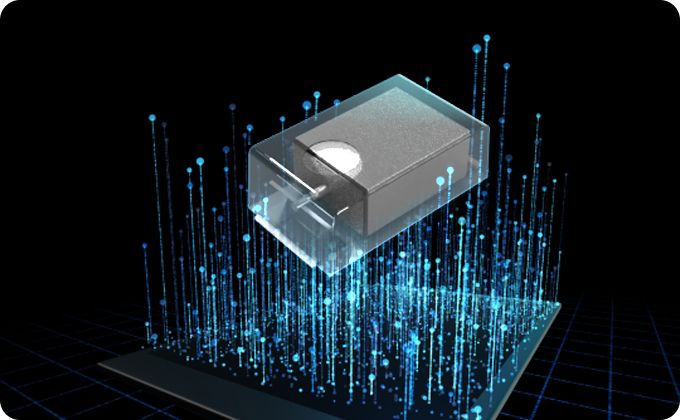

입자 크기가 작은 Tantalum 분말 적용 및 높은 체적효율을 갖는 제품 구조를 통하여 박형·대용량 제품을 생산합니다. 생산 과정에서 삼성전기만의 특화된 공정 기술을 활용하여 이종 재료 간의 계면 저항을 낮춘 것이 특징입니다.

  • Low Profile
    작은 기공 내에 치밀하고 균일한 고분자 층이 형성된
    박형·대용량 제품
  • Lower ESR
    이종 재료 간의 접촉저항을 낮추는 공정 기술 바탕의
    Lower ESR 제품

적용 분야

큐레이션

뉴스레터를 신청하시면 삼성전기 관련 소식 및 유익한 정보를 받아 보실 수 있습니다.

뉴스레터 구독하기

FAQ

  • 고객지원 > 고객문의 화면에서 제품문의로 기술 및 구매 문의를 할 수 있도록 되어 있습니다.

  • 1) 삼성전기 홈페이지 > Product Search를 통해 할 수 있습니다.



    2) 구글 검색창에서도 제품 검색이 가능합니다. 검색창에 수동소자 P/N 입력 > 검색 결과 중 ‘Samsung Electro-Mechanics : Product Information’페이지 클릭 > 해당 제품 페이지 열람

  • 원하는 기종이 단종되었다면, 대체 가능한 제품이 있는지 홈페이지에서 확인할 수 있습니다.

    예를 들어 CL10A106MP8NNNC와 같은 사이즈와 용량의 대체품을 찾으려면,



    1) 먼저 Part Number의 규칙을 이해해야 합니다. 기억하지 못한다면 Product Search화면에서 검색창의 물음표 아이콘을 클릭하면 Part Numbering System의 화면이 팝업 됩니다.

    2) 원제품의 Part Number의 자릿수 별로 설정되어 있는 속성값을 이해합니다.



    CL - Series 10 - Size A - Dielectric 106 - Capacitance M - Tolerance P - Rated Voltage 8 - Thickness N - Inner Electrode/Termination Plating N - Product N - Control C - Packaging



    사이즈는 자릿수 3~4번째로 '10'은 0603(1608)이므로 가로 1.6mm, 세로(폭) 0.8mm를 의미합니다. 용량은 자릿수 6~8번째로 '106'은 10x10의 6승, 즉, 10000000pF=10㎌의 값을 의미합니다.



    사양에 따라 확인할 수 있는 대체품의 종류가 다양합니다.

    컴포넌트 라이브러리를 이용하시면 특성 및 성능을 확인할 모델을 선택할 수 있습니다.



    http://weblib.samsungsem.com

  • 1) 홈페이지의 Product Search 메뉴를 클릭하여 검색하고자 하는 제품(탭)을 선택합니다.

      2) Part Number를 입력하여 검색합니다. (예: CLL5Z105MS3NLNH)
      3) 검색한 결과가 나타나면 Status란에 Mass Production (대량생산 중) 혹은 Under Development (개발 중)인지 알 수 있습니다. 여기에 나오지 않은 제품은 일단 ‘단종된 제품’으로 보면 됩니다. 그러나 다양한 이유로 공개하지 않는 제품도 있으니 담당자에게 더 확인하는 게 좋습니다.



        문의 : http://www.samsungsem.com/kr/support/contact-us/inquiry.do

      • 폴리리 탄탈 캐패시터는 MLCC 같은 DC bias 특성을 보이지 않습니다. 즉, DC 전압을 인가해도 용량이 감소하지 않습니다.
